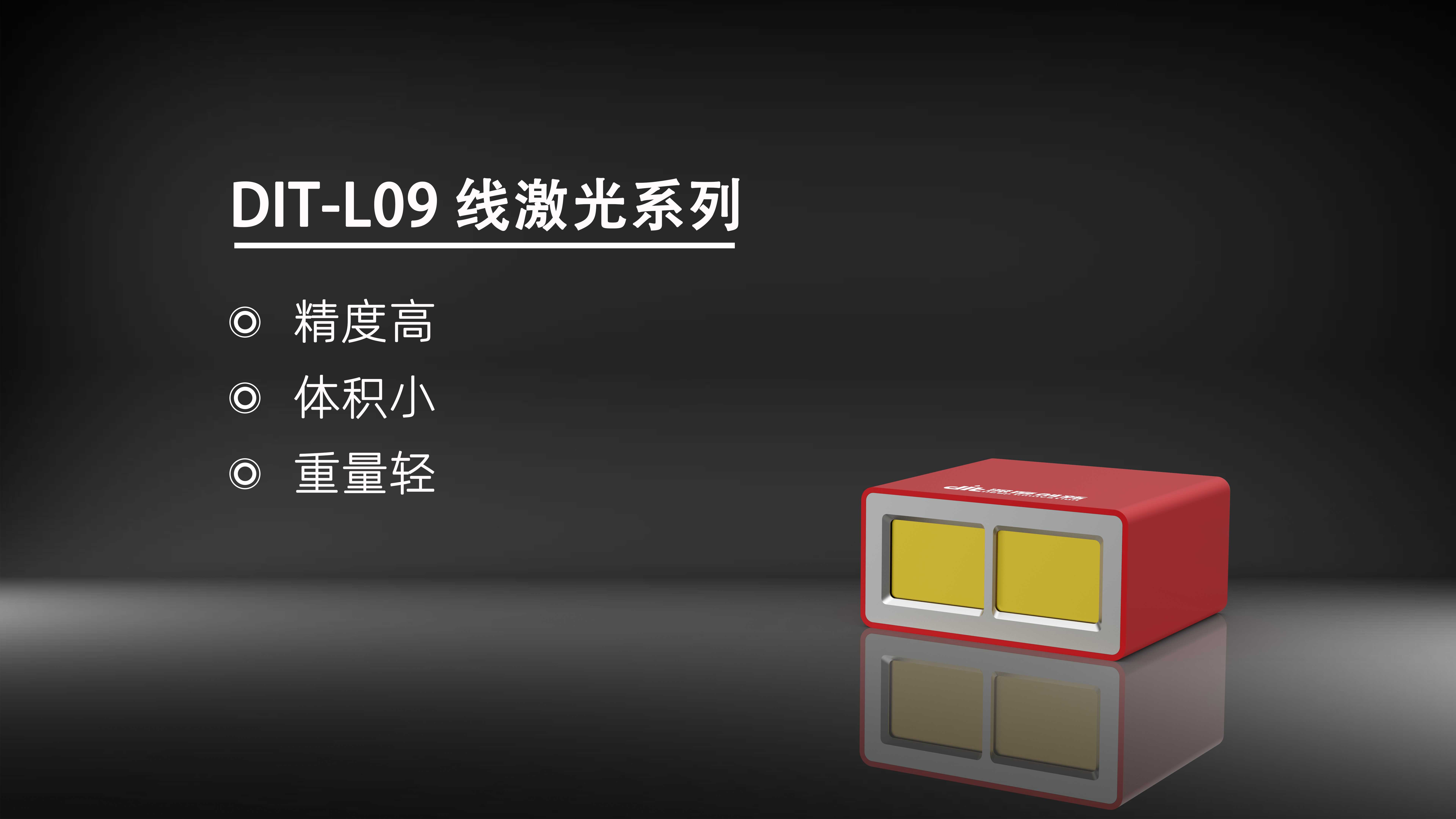

M09封面
线激光3D相机的渲染基调跟这个产品的风格一致

单目线激光3D相机

线激光3D相机是深度创新科技(深圳)有限公司研制的高精度激光三维轮廓测量仪,由1台固定焦距的高清工业相机(160万像素)、一台一字线激光器组成,具有体积小、重量轻、精度高等优点。
单目线激光3D相机
Mono Line Laser 3D Camera





0x00 简介

      线激光3D相机是深度创新科技(深圳)有限公司研制的高精度激光三维轮廓测量仪,由1台固定焦距的高清工业相机(160万像素)、一台一字线激光器组成,具有体积小、重量轻、精度高等优点。




0x01 产品参数


单目线激光:DIT-LM系列

型号

LM08-200
LM08-200
LM08-400
LM08-500
LM09-200

参数

工作距离(mm

200
200
400
500
200

光源(可定制)

蓝激光/红激光
蓝激光/红激光
蓝激光/红激光
蓝激光/红激光
蓝激光/红激光

相机像素(可定制)

130W
500W
500W
500W
130W

Z轴高度

10mm
20mm
20mm
20mm
10mm

X轴宽度(mm

100
100
230
280
100

Z轴测量精度(mm

0.005
0.01
0.03
0.05
0.05

Z轴重复性精度(μm

1
1
5
10
1

X轴数据间隔(mm

0.078
0.038
0.088
0.108
0.078

X轴轮廓点数

1280
2592
2592
2592
1280

运算单元

内部运算单元
内部运算单元
内部运算单元
内部运算单元
外部计算机

扫描速度(Hz

1000
1000
1000
1000
1000

数据接口

千兆网
千兆网
千兆网
千兆网
千兆网

重量

1.2kg
1.2kg
1.2kg
1.2kg
400g

外形尺寸(mm

162*142*66
162*142*66
162*142*66
162*142*66
100*96*50

使用环境温度

-10°~50°
-10°~50°
-10°~50°
-10°~50°
-10°~50°

额定功率

12V/5A
12V/5A
12V/5A
12V/5A
12V/5A

外壳防护等级

IP65根据IEC60529标准






0x02 资料下载



单目线激光3D相机-机械参数图.pdf







0x03 配置参数

  • 扫描原理
    单目激光三角法
  • 扫描精度
    1/10000(100毫米视场宽度时,精度0.01mm)
  • 光源
    一字线激光-蓝光
  • 传输接口
    千兆网
  • 输出
    4D点云(XYZI);obj/ply/xyz
  • 相机
    160W像素
  • 尺寸
    100mm * 96mm * 50mm
  • z轴重复精度
    2um
  • 扫描速度
    900-2500Hz
  • 扫描距离(可定制)
    200±10mm~600±100mm
  • 工作电压/电流
    12V/5A
  • 标准配件
    千兆网线(2m);电源适配器(12V/5A);安装螺丝以及配套扳手
  • 重量
    400g
